K7 Technical Details

KAD K7 SYSTEEM ONTWERPFILOSOFIE

Het KAD K7-luidsprekersysteem is ontworpen volgens een consequent symmetrische ontwerpfilosofie. Deze symmetrie is doorgevoerd in alle essentiële onderdelen: van de topologie van de luidsprekerunits tot de gebalanceerde signaalverbinding tussen de vier DAC’s en de versterkerkanalen. De KAD-filosofie richt zich op het optimaliseren van symmetrie op de punten waar deze het meest bepalend is voor de prestaties van het systeem. Het KAD K7-luidsprekersysteem biedt een typische frequentierespons van 20 Hz tot 40 kHz bij -3 dB en een groepsvertraging van minder dan 1 ms van 250 Hz tot 20 kHz. Elke K7 is uitgerust met zeven hoogwaardige luidsprekerunits.

AKOESTISCHE ONTWERPASPECTEN

Bij het ontwerp van het KAD K7-luidsprekersysteem staat de beheersing van de interactie met de luisterruimte centraal. Door vroegtijdige reflecties zoveel mogelijk te beperken, wordt ongewenste klankkleuring geminimaliseerd. Het systeem is specifiek ontwikkeld om de muziek doelgericht op de luisteraar te richten en de afstraling naar omliggende wanden, vloer en plafond te reduceren. Dit resulteert in een nauwkeuriger, transparanter en levendiger geluidsbeeld op de luisterpositie.

Het KAD K7-systeem combineert twee principes voor gecontroleerde geluidsdirectiviteit: cardioïde laagweergave voor het laagfrequente bereik (LF) van 80 Hz tot 200 Hz, en een WMTMW-configuratie (gemodificeerde d’Appolito) voor het laag, midden- en hoogfrequente bereik (LF/MF/HF). De behuizing is vervaardigd uit een dubbele laag MDF met fineer, aangevuld met massief houten front- en toppanelen, voor een hoogwaardige en solide constructie.

DIGITALE SIGNAALVERWERKING (DSP)

De DSP vormt het centrale verwerkingsplatform binnen elk actief KAD-luidsprekersysteem. Deze geavanceerde processor beheert de digitale crossoverfiltering, egalisatie, fasecorrectie en uiterst nauwkeurige tijdsafstemming voor iedere luidsprekerunit. Elk K7-luidsprekersysteem is voorzien van een ADAU1452 SigmaDSP (32-bit @ 295 MHz), die vier onafhankelijke digitale signaalverwerkingskanalen aanstuurt: HF, MF, LF-front en LF-achterzijde.

DIGITAAL-ANALOOGCONVERSIE (DAC)

Elk KAD K7-luidsprekersysteem is uitgerust met vier afzonderlijke D/A-conversiekanalen, ontworpen voor een optimale signaal-ruisverhouding. Hierbij worden twee TI Burr-Brown PCM5242-DAC’s met een resolutie van 32 bit/384 kHz toegepast. Eén DAC-chip verzorgt de aansturing van de midden-/hoogfrequentsectie (MF/HF), terwijl de tweede DAC-chip de viervoudige laagfrequentsectie (LF) aan de voor- en achterzijde aanstuurt.

KLASSE-D-VERSTERKING

Het K7-EVO luidsprekersysteem wordt aangedreven door vier afzonderlijke versterkerkanalen, die gezamenlijk een vermogen van maximaal 1.500 watt RMS kunnen leveren (@ 1% THD+N). De hoogwaardige klasse-D-versterking, gebaseerd op Hypex NCoreX®-technologie, realiseert onder normale luisteromstandigheden een harmonische vervorming van minder dan 0,005%.

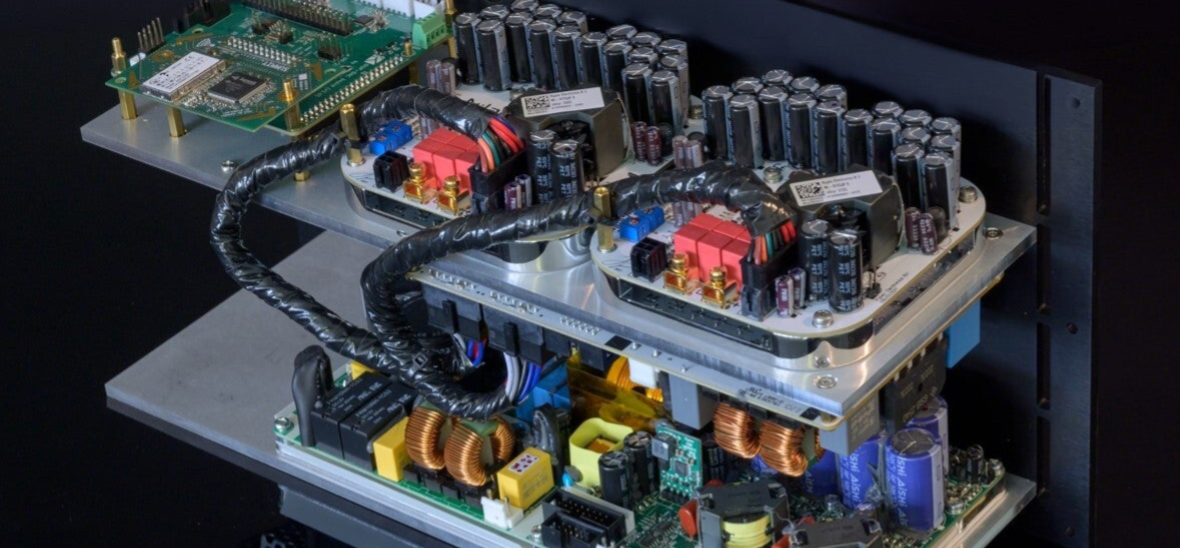

Het K7-EVO2 vloerstaand luidsprekersysteem is voorzien van de meest geavanceerde klasse-D-technologie. Twee Nilai-versterkermodules verzorgen de aansturing van de MTM-luidsprekersectie, terwijl een dubbele NCore-versterker de viervoudige bassectie aan de voor- en achterzijde van de luidspreker aanstuurt. Met een gezamenlijk vermogen van 1.750 watt RMS (@ 1% THD+N) biedt de K7-EVO2 uitzonderlijke prestaties. De versterker unit maakt gebruik van passieve koeling via ruim bemeten koelplaten dat bijdraagt aan een efficiënte en betrouwbare warmteafvoer.

FREQUENTIESCHEIDINGSFILTERING VAN DE LUIDSPREKERUNITS

Het K7-systeem, uitgerust met meerdere luidsprekerunits, is ontwikkeld als een bron onafhankelijke luidsprekeroplossing die klassieke muziek, jazz en hoogwaardige akoestische stemopnamen met maximale precisie en transparantie reproduceert. Ook voor de weergave van techno- en rockmuziek biedt de K7 uitstekende prestaties. Een optimale fase- en frequentieafstemming van alle luidsprekerunits is daarbij essentieel. Het KAD K7-systeem hanteert scheidingsfrequenties van 150 Hz (LR-IIR, 24 dB/octaaf) voor de LF-units aan de achterzijde en 120 Hz aan de voorzijde. De MF- en HF-units van de MTM wordt gefiltered op 2,4 kHz (256-taps FIR, circa 180 dB/octaaf). Daarnaast is ruimschoots vervormingsvrij piekvermogen beschikbaar, zodat het volledige muziekspectrum moeiteloos en natuurgetrouw kan worden weergegeven.

KAD typical linear phase tuning of the K7 WMTMW (LF/MF/HF) driver section

KAD K5 cross-over behavior of MTM driver section @ 180 dB/otave roll-off

ZEVEN LUIDSPREKERUNITS

De luidsprekerunits vormen de kern van ieder hoogwaardig luidsprekersysteem en zijn het meest bepalend voor de uiteindelijke geluidskwaliteit. Voor de luidsprekers uit de KAD K7- en K5 serie is daarom zorgvuldig gekozen voor hoogwaardige componenten uit Noorwegen.

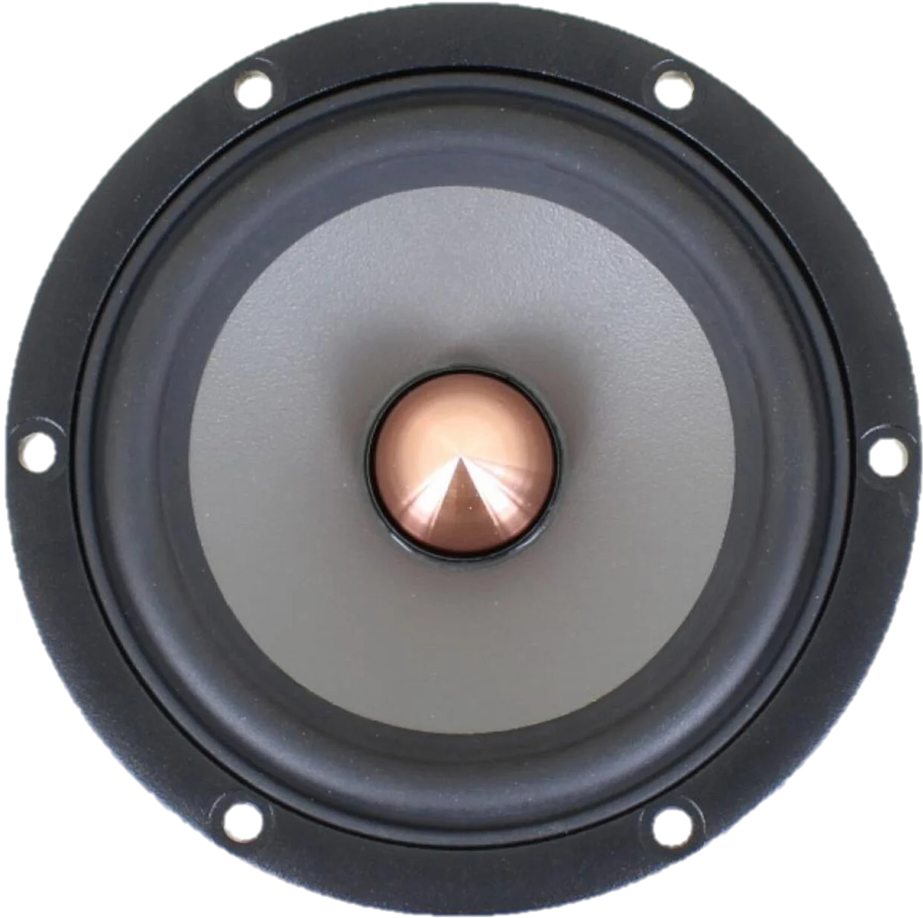

Zowel de basisconfiguratie K7-EVO en de K7-EVO2 is voorzien van een een 1-inch tweeter met diamant dome die uitblinkt in helderheid, vervormingsvrij frequentiebereik en detaillering. Deze wordt gecombineerd met twee 4,5-inch middentoners met een graphene-gecoate magnesium conus, voor een natuurgetrouwe weergave van stemmen en akoestische instrumenten. Vier woofers uit de Titan-serie, met een hoog belastbaar vermogen en lange slag, leveren een krachtige en diepgaande laagweergave kenmerkend voor een vloerstaande luidsprekerbehuizing.

KAD heeft een zorgvuldig samengestelde selectie gemaakt van de meest hoogwaardige luidsprekerdrivers die momenteel beschikbaar zijn.
