K5 Technical Details

KAD K5 SYSTEEM ONTWERPFILOSOFIE

Het KAD K5-luidsprekersysteem is ontworpen volgens een consequent symmetrische ontwerpfilosofie. Deze symmetrie is doorgevoerd in alle essentiële onderdelen: van de topologie van de luidsprekerunits tot de gebalanceerde signaalverbinding tussen de drie DAC’s en de versterkerkanalen. De KAD-filosofie richt zich op het optimaliseren van symmetrie op de punten waar deze het meest bepalend is voor de prestaties van het systeem. Het KAD K5-luidsprekersysteem biedt een typische frequentierespons van 20 Hz tot 25 kHz bij -3 dB en een groepsvertraging van minder dan 1 ms van 250 Hz tot 20 kHz. Elke K5 is uitgerust met vijf hoogwaardige luidsprekerunits.

AKOESTISCHE ONTWERPASPECTEN

Bij het ontwerp van het KAD K5-luidsprekersysteem staat de beheersing van de interactie met de luisterruimte centraal. Door vroegtijdige reflecties zoveel mogelijk te beperken, wordt ongewenste klankkleuring geminimaliseerd. Het systeem is specifiek ontwikkeld om de muziek doelgericht op de luisteraar te richten en de afstraling naar omliggende wanden, vloer en plafond te reduceren. Dit resulteert in een nauwkeuriger, transparanter en levendiger geluidsbeeld op de luisterpositie.

Het KAD K5-systeem combineert twee principes voor gecontroleerde geluidsdirectiviteit: cardioïde laagweergave voor het laagfrequente bereik (LF) van 80 Hz tot 200 Hz, en een MTM-configuratie (gemodificeerde d’Appolito) voor het midden- en hoogfrequente bereik (MF/HF). De behuizing is vervaardigd uit een dubbele laag MDF met fineer, aangevuld met massief houten front- en toppanelen, voor een hoogwaardige en solide constructie.

DIGITALE SIGNAALVERWERKING (DSP)

De DSP vormt het centrale verwerkingsplatform binnen elk actief KAD-luidsprekersysteem. Deze geavanceerde processor beheert de digitale crossoverfiltering, egalisatie, fasecorrectie en uiterst nauwkeurige tijdsafstemming voor iedere luidsprekerunit. Elk K5-luidsprekersysteem is voorzien van een ADAU1452 SigmaDSP (32-bit @ 295 MHz), die drie onafhankelijke digitale signaalverwerkingskanalen aanstuurt: HF, MF en LF-achterzijde.

DIGITAAL-ANALOOG CONVERSIE (DAC)

Elk KAD K5-luidsprekersysteem is uitgerust met drie afzonderlijke D/A-conversiekanalen, ontworpen voor een optimale signaal-ruisverhouding. Hierbij worden twee TI Burr-Brown PCM5242-DAC’s met een resolutie van 32 bit/384 kHz toegepast. Eén DAC-chip verzorgt de aansturing van de midden-/hoogfrequentsectie (MF/HF), terwijl de tweede DAC-chip de dubbele laagfrequentsectie (LF) aan de achterzijde aanstuurt.

KLASSE-D-VERSTERKING

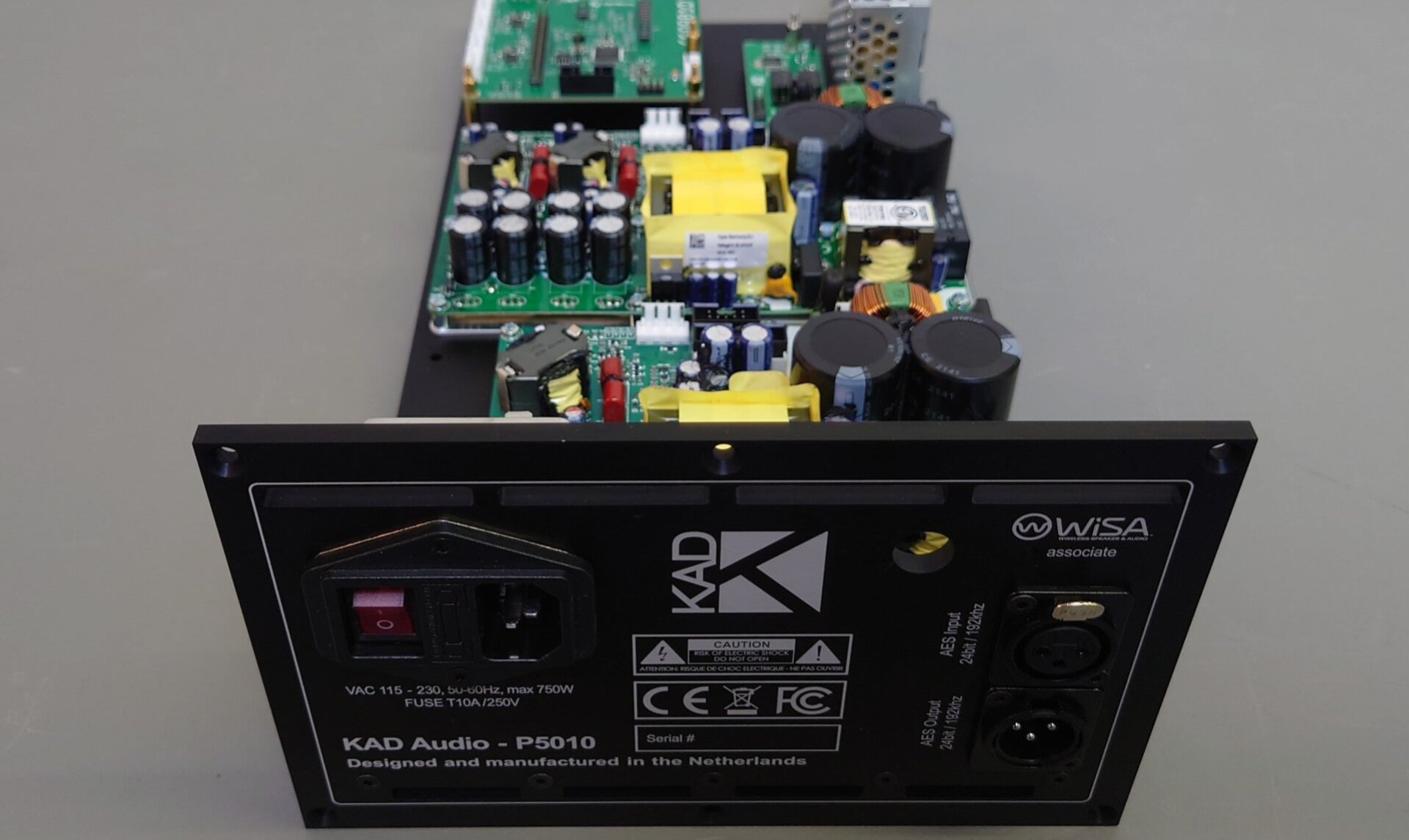

Het K5-monitor luidsprekersysteem wordt aangedreven door drie afzonderlijke versterkerkanalen, die gezamenlijk een vermogen van maximaal 1.000 watt RMS kunnen leveren (@ 1% THD+N). De hoogwaardige klasse-D-versterking, gebaseerd op Hypex NCore®-technologie, realiseert onder normale luisteromstandigheden een harmonische vervorming van minder dan 0,005%.

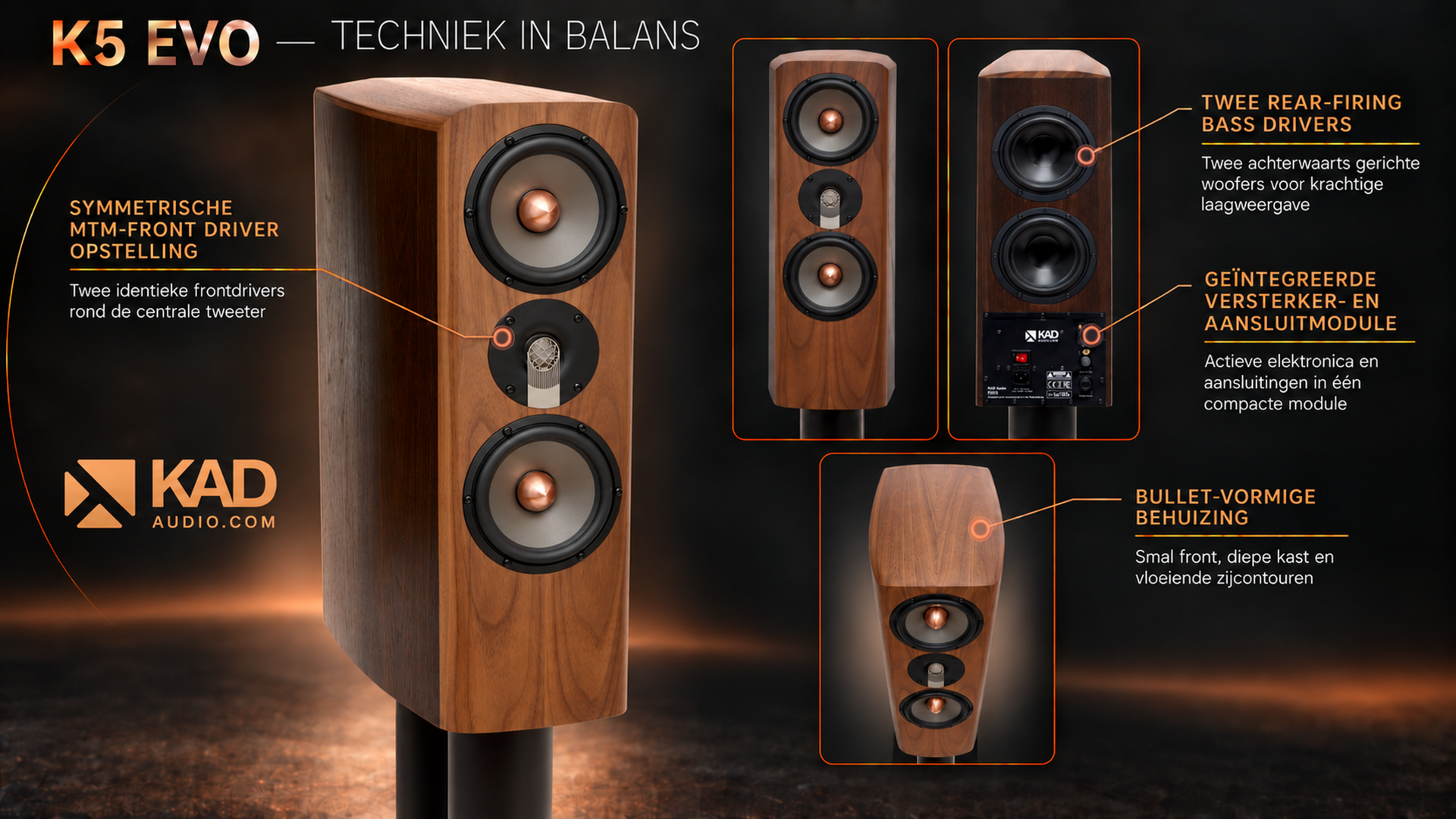

Het K5-EVO stand-mount luidsprekersysteem is voorzien van geavanceerde klasse-D-technologie. Twee Nilai-versterkermodules verzorgen de aansturing van de MTM-luidsprekersectie, terwijl een NCoreX-versterker de dubbele bassectie aan de achterzijde van de luidspreker aanstuurt. Met een gezamenlijk vermogen van 1.500 watt RMS (@ 1% THD+N) biedt de K5-EVO uitzonderlijke prestaties. De passieve koeling maakt daarbij gebruik van een thermische koppeling met de metalen stand-mounts, wat bijdraagt aan een efficiënte en betrouwbare warmteafvoer.

FREQUENTIESCHEIDINGSFILTERING VAN DE LUIDSPREKERUNITS

Het K5-systeem, uitgerust met meerdere luidsprekerunits, is ontwikkeld als een brononafhankelijke luidsprekeroplossing die klassieke muziek, jazz en hoogwaardige akoestische stemopnamen met maximale precisie en transparantie reproduceert. Ook voor de weergave van techno- en rockmuziek biedt de K5 uitstekende prestaties. Een optimale fase- en frequentieafstemming van alle luidsprekerunits is daarbij essentieel. Het KAD K5-systeem hanteert scheidingsfrequenties van 80 Hz (LR-IIR, 24 dB/octaaf) voor de LF-units en 2,3 kHz (256-taps FIR, circa 180 dB/octaaf) tussen de MF- en HF-units. Daarnaast is ruimschoots vervormingsvrij piekvermogen beschikbaar, zodat het volledige muziekspectrum moeiteloos en natuurgetrouw kan worden weergegeven.

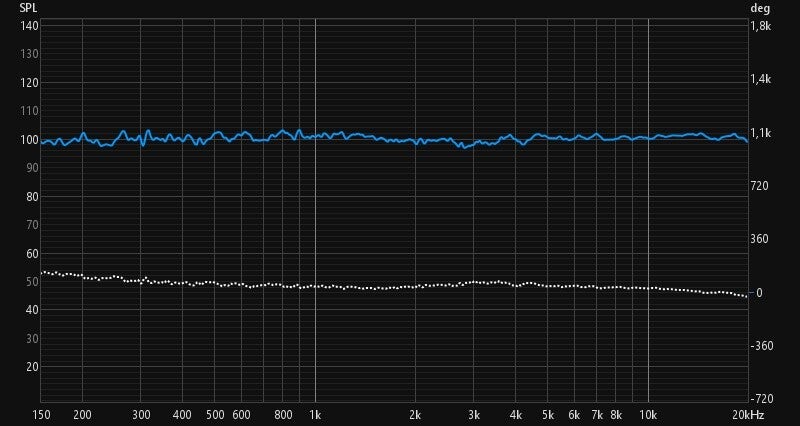

KAD typical linear phase tuning of the K5 MTM (MF/HF) driver section

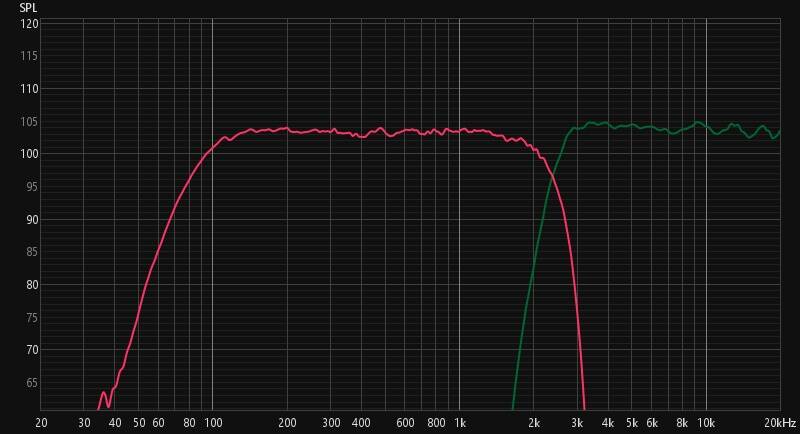

KAD K5 cross-over behavior of MTM driver section @ 180 dB/otave roll-off

VIJF LUIDSPREKERUNITS

De luidsprekerunits vormen de kern van ieder hoogwaardig luidsprekersysteem en zijn het meest bepalend voor de uiteindelijke geluidskwaliteit. Voor de luidsprekers uit de KAD K7- en K5 serie is daarom zorgvuldig gekozen voor hoogwaardige componenten uit Noorwegen.

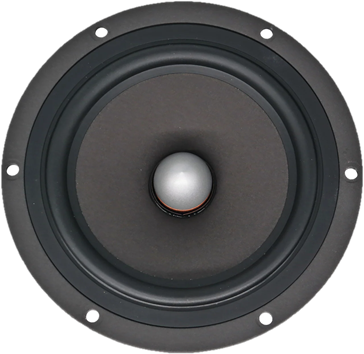

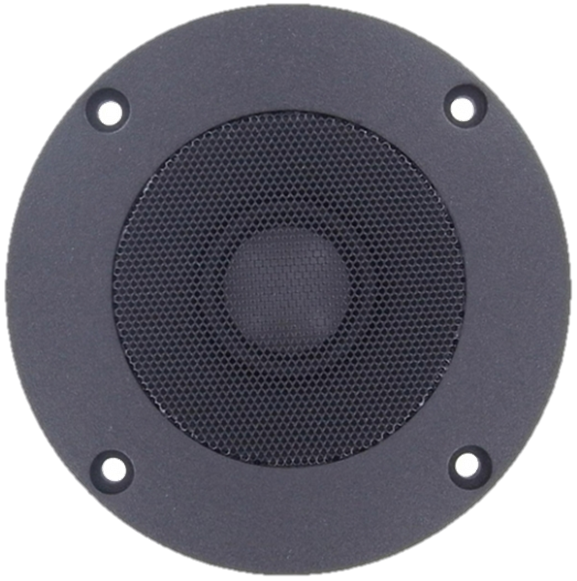

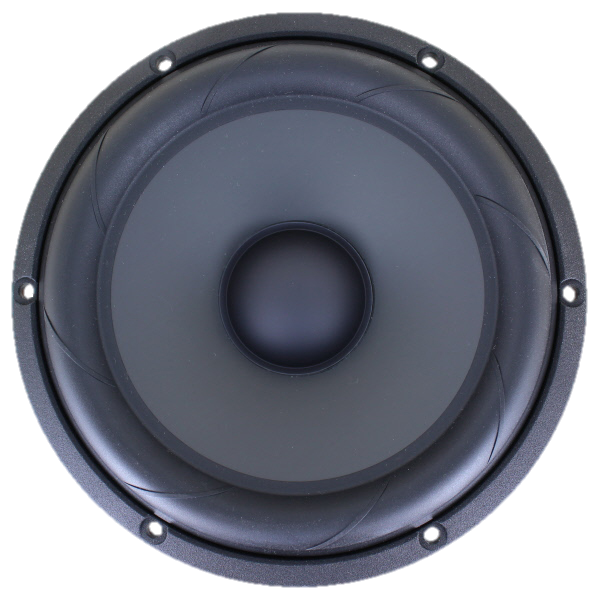

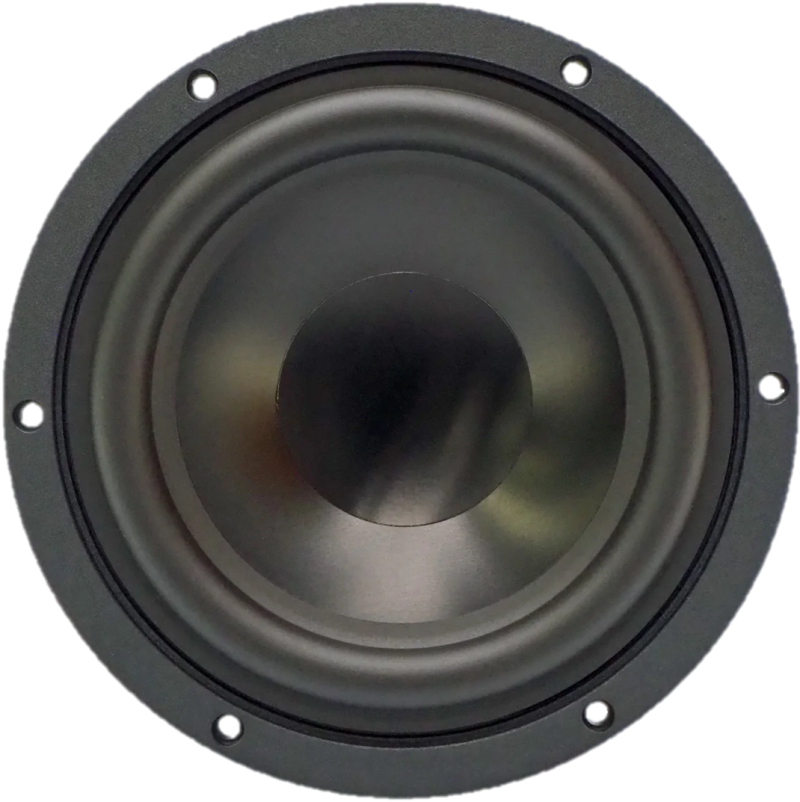

De basisconfiguratie van de K5 is voorzien van een 1-inch tweeter met TPCD-dome, twee 5,5-inch midwoofers met Nextel/papieren conus en twee 7-inch woofers met lange slag en aluminium conus.

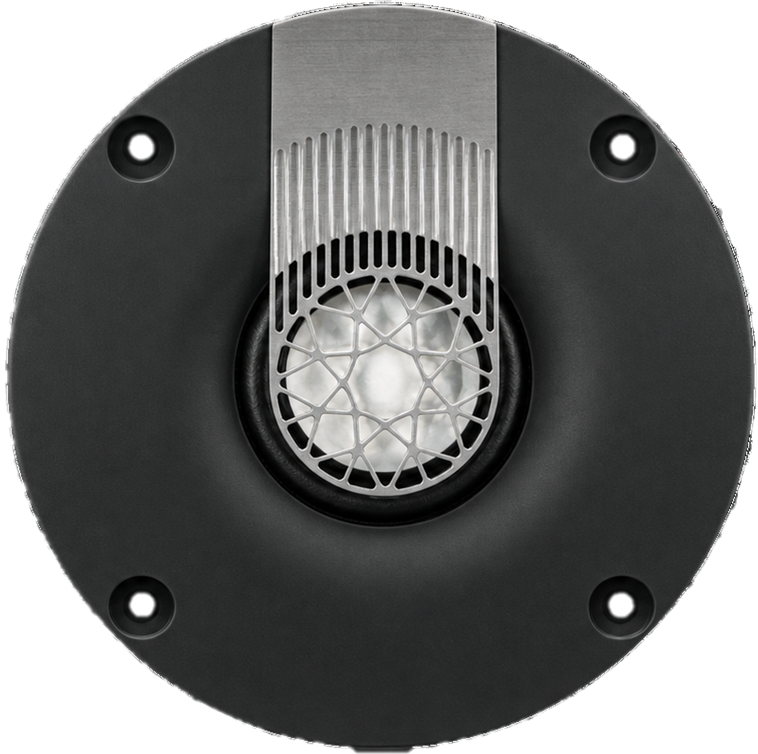

Het topmodel, de K5-EVO, beschikt over een 1-inch tweeter met diamant dome die uitblinkt in helderheid, vervormingsvrij frequentiebereik en detaillering. Deze wordt gecombineerd met twee 5,5-inch middentoners met een graphene-gecoate magnesium conus, voor een natuurgetrouwe weergave van stemmen en akoestische instrumenten. Twee woofers uit de Titan-serie, met een hoog belastbaar vermogen en lange slag, leveren een krachtige en diepgaande laagweergave die opmerkelijk is voor de compacte afmetingen van de luidsprekerbehuizing.

KAD heeft een zorgvuldig samengestelde selectie gemaakt van de meest hoogwaardige luidsprekerdrivers die momenteel beschikbaar zijn.
